更換 APC Smartups 1500 2200 電池

APC Smartups 亮replace battery 的紅燈,是該換電池了。詢問經銷商報了個天價$6000只換smartups 1500的電池,鼻子摸摸想想還是算了,自己動手豐衣足食。
拆吧,看看裡面是裝啥電池。
1500裡面裝了4顆電池
20150401_095728

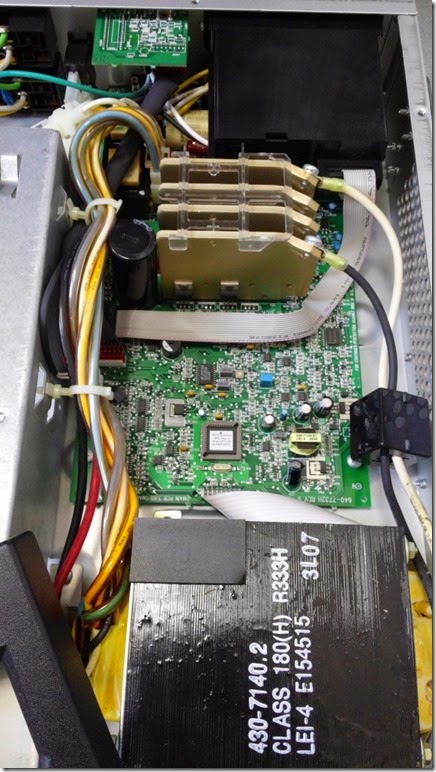

電路都很乾淨沒異狀,不虧是大廠產品,穩定,用料紮實。
20150401_095736
線路也不錯,雙風扇散熱挺好。
20150401_095743
原來是CSB神戶電池,HR 1234W F2,一顆大約600左右。當然也可換成其他牌子,如湯淺統力等電池,會比較便宜些。不過耐用度就不一定了。
20150401_095837
近一點看,這要買4顆哦。
20150401_095847
並聯後配一顆保險絲
20150401_095947

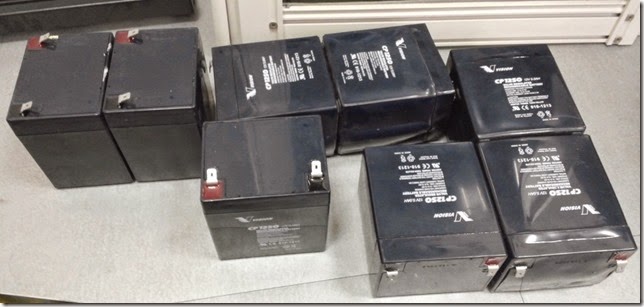

接下來是smartups 2200,取出電池艙後是8顆電池。
20150401_183328
電池型號是VISION CP1250,好東西但這台灣沒賣。所以找其他牌子頂替下。
20150401_183344

20150401_183344

20150401_183409

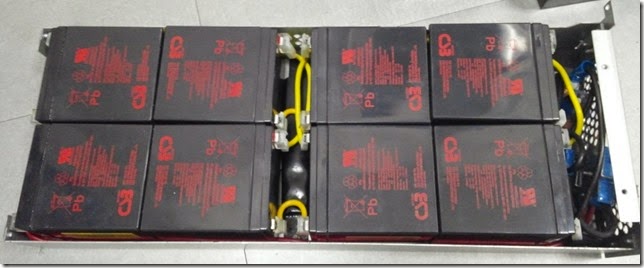

一樣換成神戶電池,型號為HR 1221W F2,單顆大約390左右。
20150402_140417
免保養鼓包的電池。
20150402_140424
換上後先讓UPS充電8小時,等時間到後按下前面板的TEST鍵,讓UPS作自我檢測。然後就可以正常使用了。這樣換兩台電池總共花費6000含稅。
如果要讓電池使用時間拉長,最好每個月活化電池一次,充滿電後再完整放電,但因為機房設備負載很低,要整個放完電可是很花時間。若沒有做充放電大約3年左右電池就會槓龜。
換下的電池呢,資源回收大約$30一顆收走,我們可以開蓋加電瓶水,然後充電,這樣又可以繼續使用了,若外殼鼓包受損,那麼這種電池還是拿去回收吧。

拆開分解修理鏡頭歪掉的 索尼 Sony DSC-W350 相機

網拍收來一台索尼的W350相機,規格還不錯。只是原物主摔過後鏡頭歪了。造成開機自檢不過然後關機,還附帶一顆原廠電池,缺外盒傳輸線充電器,沒送原廠維修,不過這都還好。主要LCD沒破,外觀無傷。

★1410萬像素 中文繁體介面 ,光學防手震
★感光元件 1/2.3吋 Super HAD CCD 臉部追蹤對焦
★德國卡爾蔡司鏡頭
★最高畫素 : 14M(4,320 x 3,240)
★最大動畫錄製 1280x720, 30fps , 有聲 , 格式: MP4 錄影時可光學變焦
★光學變焦 4倍 (廣角26 ~ 105mm)
★最大光圈 F2.

照片研判這可自己修好,掙扎了幾天後決定買來練功,收入價$440。

鏡頭歪了無法收回

20150324_132919

外觀還不錯,基本上有九成新

20150324_132935

拆吧,旁邊兩顆螺絲

20150324_132944

保固貼紙下有螺絲

20150324_132955

底部也有螺絲

20150324_133009

螺絲都拆完後就可以取下前蓋

20150324_133244

取下後蓋

20150324_133444

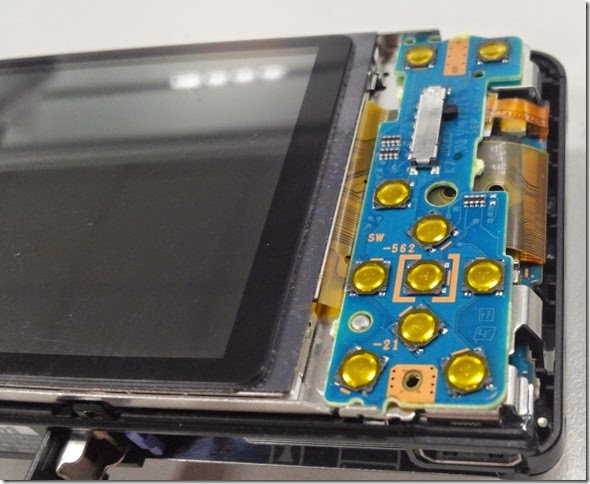

螢幕排線和控制排線

20150324_133434

拆除排線

20150324_134158

取下LCD和固定座

20150324_134304

可以看到CCD與鏡頭總成

20150324_134426

拆除上方快門控制鍵排線

20150324_135136

20150324_134623

移除上方控制排線固定框

20150324_135147

取出鏡頭總成時注意前方排線

20150324_135153

拆除鏡頭控制排線與CCD排線

20150324_135257

取出鏡頭總成

20150324_135421

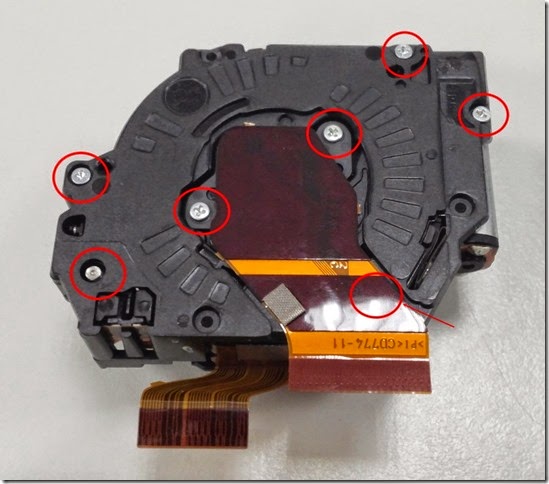

要來拆鏡頭了,注意紅圈內的螺絲。CCD由兩顆螺絲固定

20150324_135525

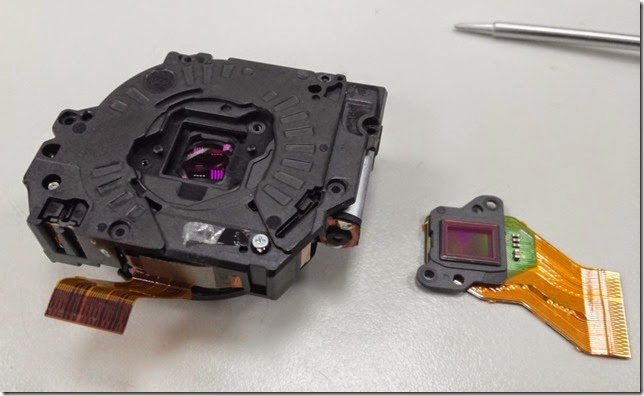

移除CCD,注意不要讓灰塵跑到CCD上

20150324_135710

開蓋

20150324_135743

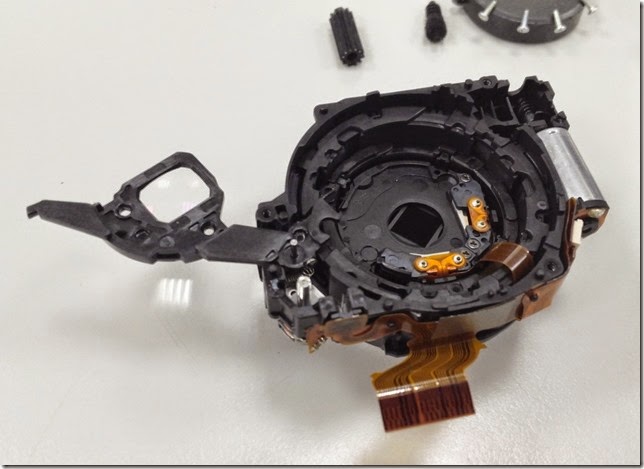

扳開鏡片,取出齒輪

20150324_152134

準備分解鏡頭

20150324_152142

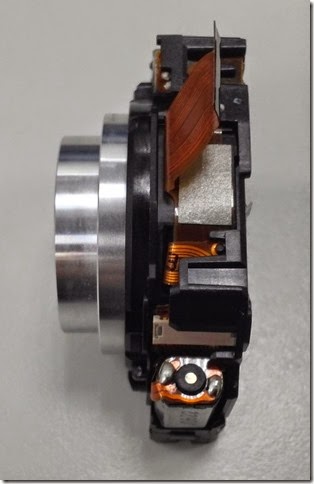

側面看鏡頭是歪的

20150324_152819

分解伸縮鏡頭

20150325_130230

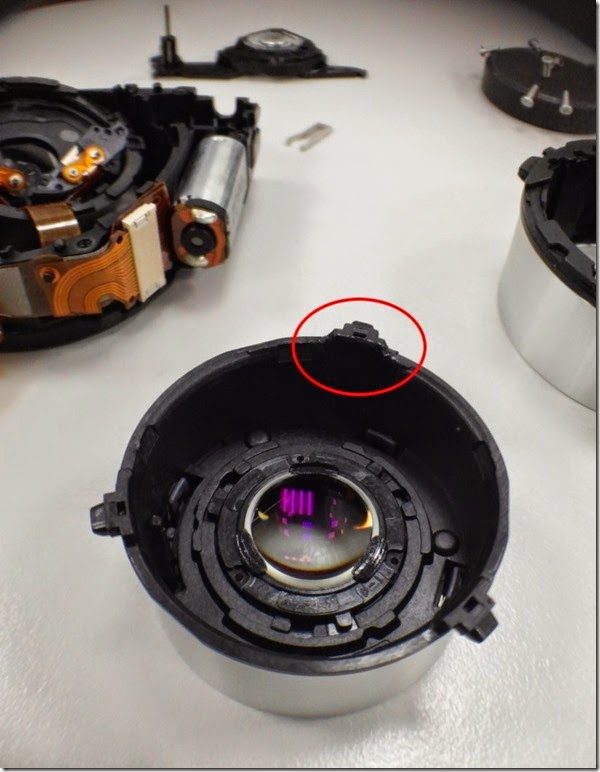

發現有一個腳變形所以卡住滑槽,造成作動不良。用3秒膠補強。

20150325_130328

依序裝回後,給齒輪上油保養。

20150324_152306

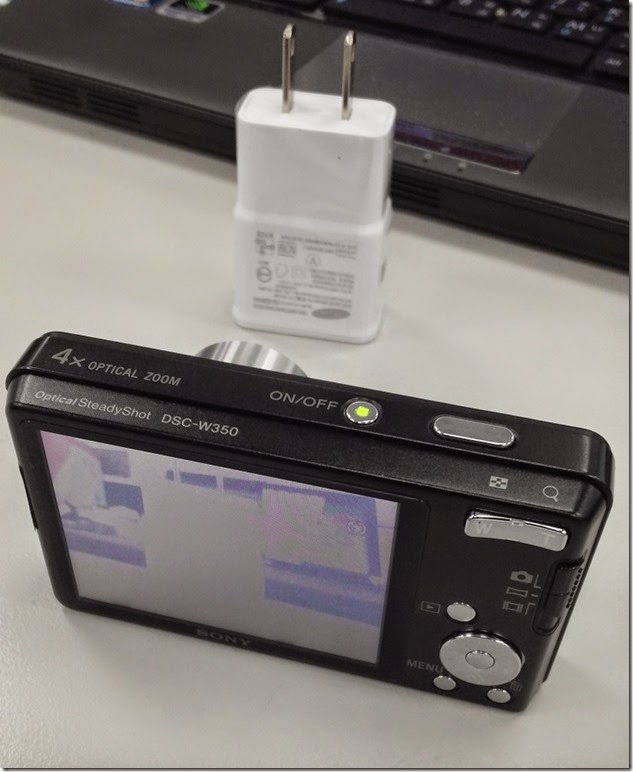

反向裝回後測試已可常拍照。

20150402_132354

所以就這樣完修。
